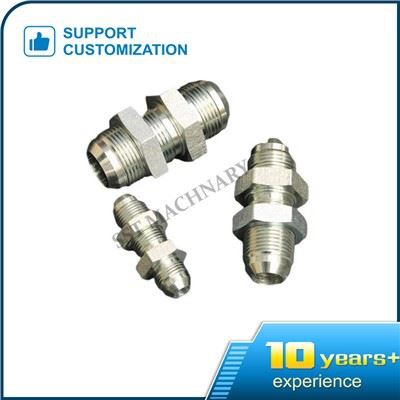

התאמה למתאם 1JF

מהם אביזרי NPT?

חיבורי NPT אוטמים צינורות להעברת נוזלים וגז. הם זמינים בברזל ובפליז ליישומים בלחץ נמוך ופחמן ופלדת אל חלד ללחץ גבוה יותר. ניתן לזהות את גודל הצינור הנומינלי על ידי מדידה פיזית של קוטר החוט, ואז הפחתה של 1/4 אינץ'. NPT (או National Pipe Taper) הוא תקן אמריקאי לחוטים מחודדים בשימוש נרחב על צינורות ואביזרים במשך למעלה מ-100 שנה.

חיבורי NPT מסתמכים על דפורמציה של חוטים - עיצוב איטום מתכת למתכת שבו החוטים של המחברים עצמם נוצרים יחד. עיצוב זה הוא אידיאלי עבור יישומי הרכבה בודדת ואינו מומלץ כאשר חיבורים יורכבו ופורקו לעתים קרובות עקב בלאי של החוטים עקב עיוות.

חסרונות בשימוש באביזרי NPT:

• יכול להיות מועד להתרחבות יציאות או להיסדק מהידוק יתר

• יכול להקשות על הכיוון הנכון של מחברים בצורת

• חומר סיכה לחוט הנדרש עלול לגרום לזיהום המערכת

• אינם מתאימים ללחצים הגבוהים ביותר

• ביצועי האיטום יורדים במהירות עם הרכבה מחדש וגדלים גדולים יותר נוטים יותר לדליפה בגלל גודל נתיב הדליפה

יתרונות השימוש באביזרי NPT:

• זמינים בקלות

• מגיעים במגוון גדול של גדלים, צורות, שילובים וחומרים

• בשימוש נרחב ומוכר

• מציע הרכבה פשוטה ללא התרחבות של צינורות, שימוש בשרוולים, או הכנסת אטמים או טבעות O

סגנונות חוטים של NPTF ו-NPSM

שתיים מהווריאציות הנפוצות ביותר של תקן חוט צינור זה הן סגנונות חוטי NPTF ו-NPSM.

כאשר לחוטי NPT מסורתיים יש מרווח קטן בין פסגת החוטים והשורש של החוטים המתואמים הדורשים שימוש באיטום, שורש הברגה של NPTF אינו מאפשר מרווח זה. הוא יוצר קשר ומעוות את ציצת ​​החוט המתאים. חיבורים בסגנון NPTF, או National Pipe Taper Fuel, נמצאים בשימוש נרחב במערכות חשמל נוזליות. סוג זה של מחבר נועד לספק אטם חוט יבש. עם זאת, חומר סיכה משמש לעתים קרובות כדי להקל על ההרכבה.

NPSM, או National Pipe Straight Mechanical threads, נמצאים לעתים קרובות גם במערכות כוח נוזליות. הרכיב הנקבי משלב חוט ישר ולא מחודד עם שיפוע הפוך של 30 מעלות של המחבר הזכר במושב הנקבה. זהו אטם מכני. אם זכר NPTF משופשף כראוי, הוא גם יישב עם חיבור נקבה NPSM. הם מתאימים במיוחד ליצרנים ומשתמשי קצה המסתמכים על צדדיות.

חוטים בסגנון NPT דומים מאוד ל-BSP, סגנונות DIN מסוימים וסגנונות חוטים אחרים שאינם ארה"ב. למרות חזותית מאוד דומים, ההבדלים במידות הברגה, הגובה והזווית הופכים אותם לבלתי תואמים, ולכן יש להקפיד על זיהוי נכון של החיבור שלך כדי ליצור איטום בטוח ועמיד בפני דליפות.
