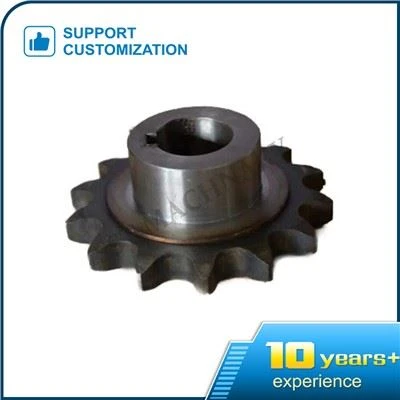

גלגל שיניים שרשרת 08B

מכונות SST מייצרות גלגל שיניים של שרשרת 08B באיכות טובה. חומר: C45, נירוסטה, מתכת אחרת. ISO, ANSI, ISO, JIS, BS ect סטנדרטי או לא סטנדרטי.

שלח החקירה

הצגת המוצר

פרמטר עבור גלגל שיניים של שרשרת 08B:

מגרש 12.7

רוחב פנימי 7.75

רולר 8.51

שיניים לא: 8-125

חומר של גלגל שיניים של שרשרת 08B

החומר יבטיח לשיני גלגל השיניים חוזק מספק ועמידות בפני שחיקה. נעשה שימוש נפוץ בפלדת פחמן ובפלדת סגסוגת, ומשטח השן נתון לטיפול בחום. במהלך הפעולה, שיני גלגל השיניים הקטנות משתתפות בהתערבות יותר פעמים מאשר גלגל השיניים הגדול, עם שחיקה והשפעה רצינית. לכן, החומר של גלגל השיניים הקטן של השרשרת 08B צריך להיות טוב וקשיות פני השן צריכה להיות גבוהה.

בהנעת שרשרת, מכיוון שהשרשרת מצולעת על הגלגל ומסתובבת עם גלגל השיניים של השרשרת 08B, מהירות השרשרת ויחס ההעברה משתנים מעת לעת עם הזמן, וכתוצאה מכך תנועה לא אחידה ועומס דינמי, פגיעה ורטט, שהם המאפיין הטבוע של השרשרת. לִנְהוֹג. על מנת להשיג הנעת שרשרת יציבה יותר, פרמטרי תנועה שונים (פסיעה, מספר שיניים מרובות, הגבלת המהירות המרבית של גלגל השיניים) ייבחרו באופן סביר בתכנון.

למרות שהפסולת של גלגל שיניים 08A וגלגל שיניים 08B הוא 12.7, ישנם הבדלים בין גלגל שיניים 08A לגלגל שיניים 08B, ולא ניתן להשתמש בהם באופן כללי.

1. רוחב החתך הפנימי שונה, והעובי של גלגל שיניים 08A (7.85 מ"מ) 08B (7.75 מ"מ) שונה

2. הקוטר החיצוני של הגלילים שונה, וסוג השיניים של גלגל השיניים 08A (7.92 מ"מ) 08B (8.51 מ"מ) שונה

התקן של גלגל השרשרת בארצנו הוא יחידה באנגלית. ישנם 3 נקודות, 4 נקודות, 5 נקודות, 6 נקודות וכו', וכן גלגלים בודדים, כפולים, שלוש, ארבע שורות וכו'. מרווח השורות של שורות כפולות, שלוש שורות וארבע שורות נעשה על פי הלאומית תֶקֶן.

שנית, ישנם גלגלי שיניים עם האותיות A ו-B כמודלים, a כגלגלי שיניים שבבים, B כגלגלי שיניים ספסליים, ו-1, 2 ו-3 ב-b1-2-3 בתור גלגלי שיניים בשורה אחת, בשורה כפולה ובשלוש שורות בהתאמה. עובי השן של גלגלי שיניים עם שברים שונים שונה.

Sprocket מונע על ידי שרשרת, ויחידת הדגם היא בדרך כלל בריטית. יש שורה אחת, שורה כפולה ורב שורות. מתאים למהירות נמוכה, עומס כבד וטמפרטורה גבוהה. בהשוואה לגלגלי שיניים, ניתן להשתמש בו כאשר מרכזים של שני פירים רחוקים.

המרכז של גלגלי השיניים 08B אלה מעובדים כך שיתאימו לגודל המדויק של הציר. הם מעובדים לגודל קוטר הפיר המפורט וניתן לעבד אותם לגודל קוטר הפיר המרבי. גודל השיניים מתאים לשרשראות גלילה מטריות ISO. הם עשויים מפלדת אל חלד ולא יחלדו מלחות או שטיפות תכופות. הרכזת המורחבת הופכת את גלגלי השיניים האלה ליציבים ועמידים יותר מאלה עם רכזות שטוחות. הם עומדים בתקן הבינלאומי ISO 606 (לשעבר DIN 8187) למידות וחומרים.
